電氣專業三維設計軟件OpenUtilities Substation主要功能介紹
OpenUtilities Substation可以快速完成二維原理設計、三維布置設計，并可實現二三維數據的同步，利用 OPE CCK 軟件模塊，可快速完成電氣三維建模，可以自動生成材料表和計算書，可以從三維布置設計快速得到二維的平斷面施工圖紙。

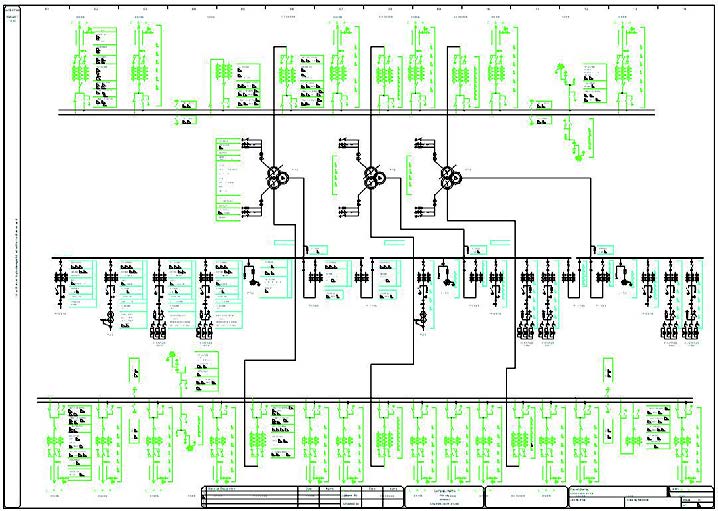

主要功能一：主接線設計
使用主接線模塊，采用典型圖方式快速地創建原理接線圖，典型圖庫可以隨時進行擴充，也可以按照不同電壓等級下的進出線回路分別進行設計。設計的信息自動保存在項目數據庫中。

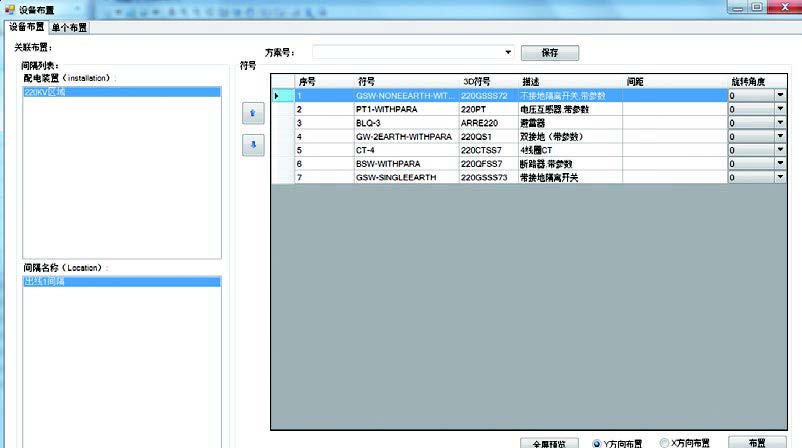

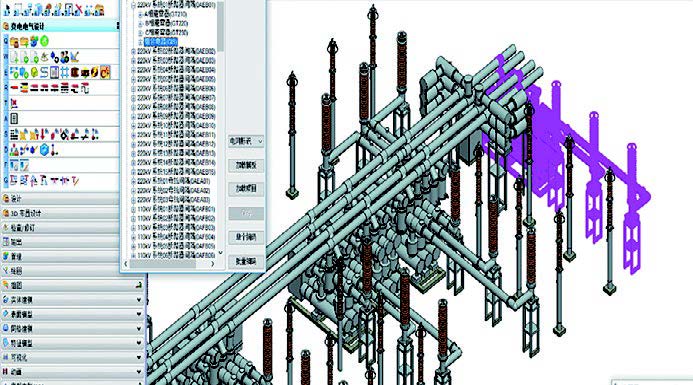

主要功能二：設備布置
在進行三維設備布置時，設備布置模塊自動從項目數據庫中獲取設備清單，以列表形式顯示，方便工程師進行選取。二維原理圖的設備參數和三維布置圖的參數可以實時共享，并可以相互導航。若二維原理圖發生更改，通過刷新數據庫信息，三維布置圖可以自動進行更改。

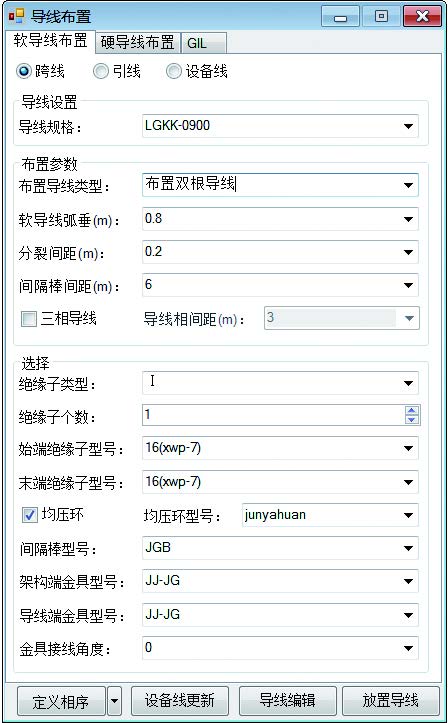

主要功能三：三維導線建模
使用三維導線設計模塊，方便地進行三維軟導線和硬導線（母排）設計。導線的選型從型號庫中讀取，導線庫可以隨時進行擴充。在設計導線過程中，可以進行絕緣子和金具的選擇，從而快速高效地完成設計。導線設計完成后，通過報表生成器，可以自動統計導線、絕緣子和金具的數量，生成材料表。導線拉力計算模塊進行導線及架構的受力分析，生成導線安裝報表，指導施工。
主要功能四：安全凈距校驗
引進三維設計技術后，設計企業可以實現很多二維設計技術不能實現的校驗功能，如帶點間隙校驗、風偏校驗等。布置設計是變電工程設計的重點，而帶電安全距離校驗技術更是布置設計的重中之重。三維設計技術等同于計算系統上的真實變電站，可以方便準確的完成出線集中、空間受限條件下的關鍵區域的設計，而這些關鍵區域的設計往往是一個變電工程布置方案優劣的瓶頸。三維技術可以準確模擬出實際的情況，結合參數化模型信息，就可以快速地完成靜態和動態下的安全距離校驗。

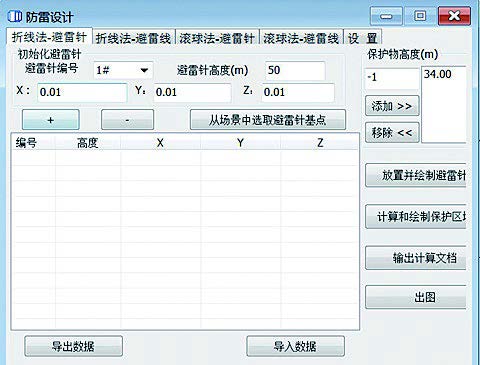

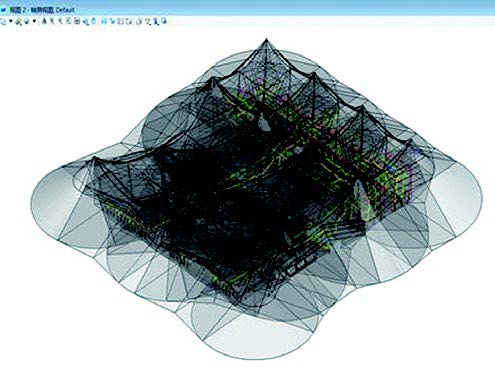

主要功能五：防雷系統設計
可使用折線法和滾球法完成避雷針及避雷線的聯合保護計算，可生成防雷保護范圍圖和計算書，可在三維的界面上方便地查看設計成果。

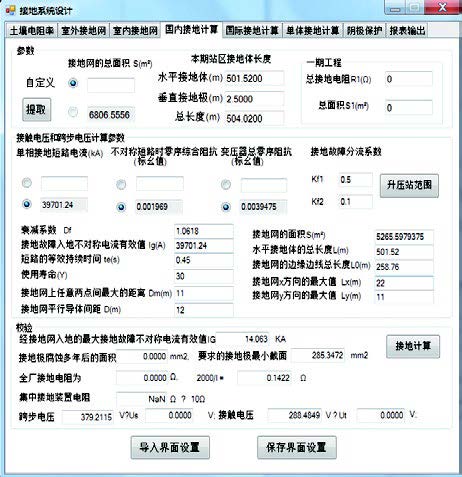

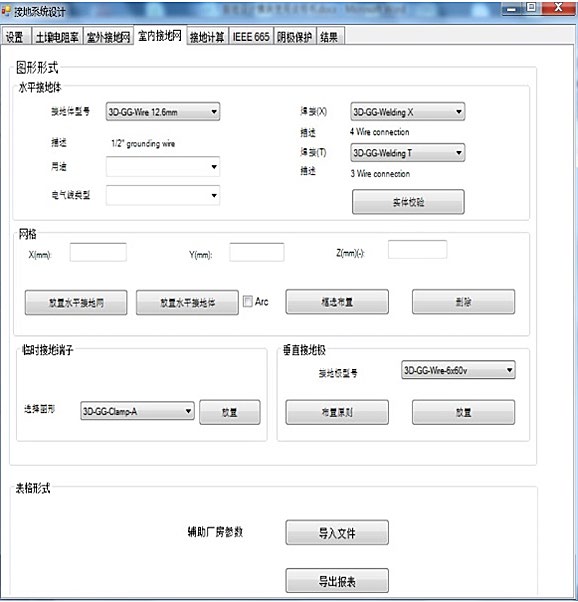

主要功能六：接地系統設計
接地系統設計模塊可以快速方便地完成接地網、接地線、接地井、集中接地裝置的布置；可以完成電力行業標準的接地電阻、跨步電壓、接觸電壓的計算；生成接地材料表；可以自動生成三維接地布置圖，與其他專業進行碰撞檢查的校驗。
主要功能七：斷面圖生成
可以快速地獲得間隔的平、斷面圖；可以批量的對設備進行標注；可以自動生成材料表；可以快速完成設備定位尺寸標注、標高標注及安全凈距標注，快速地完成間隔平斷面圖圖紙設計。
主要功能八：二次設計
該模塊基于二次原理接線圖（控制、保護、信號），可生成端子箱接線圖、原始電纜清冊、“三遙”信息表；軟件可自動生成整站的原始電纜清冊，該清冊可導入電纜敷設模塊中完成整站的電纜敷設計算，生成電纜清冊（包含長度及所經路徑），指導施工。
主要功能九：站用電設計
站用電設計模塊可以讀取Excel 格式的站用負荷表，進行負荷統計，依據標準設備選型表可完成設備選型，依據出圖模板可自動生成接線圖及電纜清冊。
主要功能十：設備編碼工具
該工具可以按照《電網工程標識系統編碼》和《輸變電工程三維設計模型交互規范》的要求，對設備、材料進行批量編碼。編碼基于模板方式實現，模板庫可由用戶自由擴充。編碼方式靈活、簡便，符合設計人員的設計習慣。

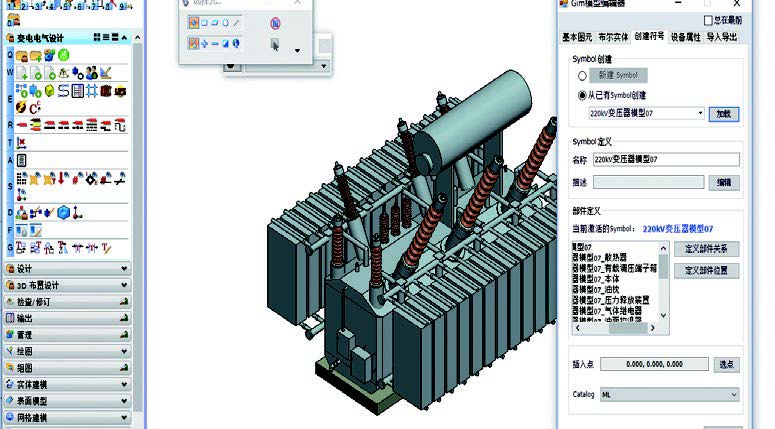

主要功能十一：GIM 建模工具
可以按照《輸變電工程三維設計模型交互規范》、《輸變電工程三維設計建模規范 第1 部分：變電站（換流站）》的要求，完成電氣設備模型的創建。支持設備/ 部件的管理，支持基本圖元的參數化創建和修改，具有強大的布爾運算功能?？梢詫?dǎo)入Excel 格式的參數表，可以導入/ 導出設備的GIM 模型以實現模型交互。該工具已經在創建國網公司通用設備模型庫時被廣泛地使用，可以完美地實現設備GIM 模型的創建和互通。

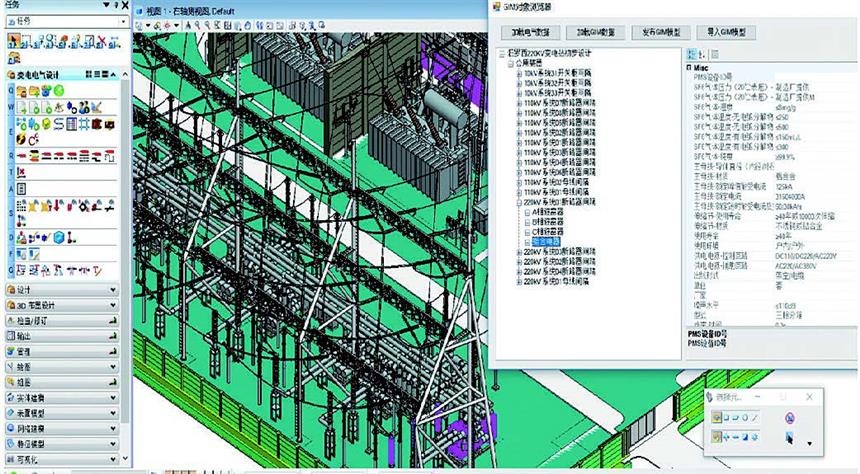

主要功能十二：GIM 模型管理器
具有變電項目GIM 模型數據檢查、GIM 模型導入/ 導出功能，可以滿足三維設計評審和數字化移交的要求。數據檢查功能以設備/ 設施的編碼為索引，以樹狀結構清晰直觀地顯示出項目數據的分層結構、設備/ 設施的數據，并具有導航查找、高亮顯示等功能。
